شیر توپی قفل برنجی تولیدکنندگان

در کنترل سیالات صنعتی و سیستم‌های لوله‌کشی تجاری، اطمینان از اینکه شیر در موقعیت مورد نظر خود باقی می‌ماند - کاملاً باز یا کاملاً بسته - برای رعایت ایمنی و پیشگیری از تصادف بسیار مهم است. در حالی که شیرهای گلوله ای برنجی استاندارد عملکرد قطعی قابل اعتمادی را ارائه می دهند، دستگیره های عملیاتی با قابلیت چرخش آزادانه آنها خطر عملکرد غیرمجاز یا حرکت تصادفی به دلیل لرزش را ایجاد می کند. شیر توپی برنجی قابل قفل شدن دارای ویژگی قفل فیزیکی مهندسی شده است که کنترل عملیاتی را به سطح جدیدی از امنیت ارتقا می دهد.

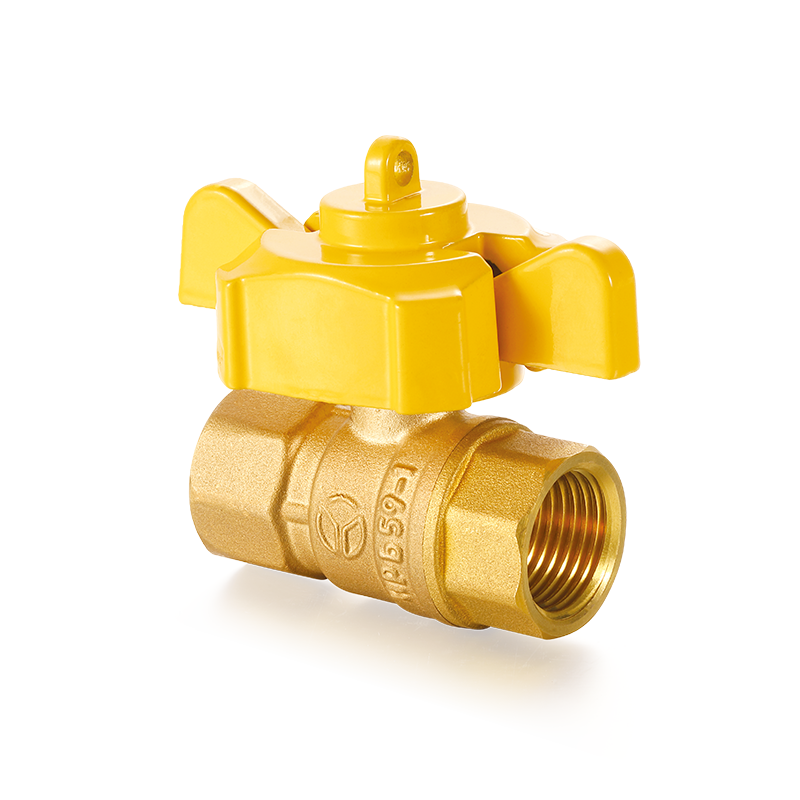

ویژگی بارز این شیر در دسته و ساختار ساقه اصلاح شده آن نهفته است. بر خلاف دسته استاندارد با چرخش آزادانه، دریچه توپی برنجی قفل شونده دارای یک قفل یا زبانه است به پایه دسته یا خود دسته. این هاسپ دارای یک یا چند سوراخ قفل است. هنگامی که سوپاپ دقیقاً در موقعیت کاملاً بسته (دسته عمود بر لوله، 0 درجه) یا کاملاً «باز» (دسته موازی با لوله، 90 درجه) قرار می گیرد، سوراخ قفل روی دسته کاملاً با سوراخ مربوطه روی بدنه شیر هماهنگ می شود. یک اپراتور می تواند یک قفل استاندارد را از میان این دو سوراخ تراز شده وارد کند و آن را قفل کند و از حرکت فیزیکی دستگیره جلوگیری کند. این طرح به عنوان قابلیت «Lockout/Tagout» (LOTO) شناخته می‌شود، که جزء کلیدی روش‌های جداسازی انرژی شناخته‌شده بین‌المللی است.

از دیدگاه مهندسی مواد، بدنه سوپاپ معمولاً از برنج آهنگری با کیفیت بالا، معمولاً نمرات CW617N یا CW614N ساخته می شود. این مواد به دلیل مقاومت در برابر خوردگی عالی، ماشین کاری خوب و استحکام مکانیکی کافی مشهور هستند. برای افزایش بیشتر دوام و زیبایی، سطح بدنه دریچه اغلب است نیکل اندود . این پوشش آلیاژ نیکل-فسفر به طور موثری از اکسید شدن یا تغییر رنگ برنج (که معمولاً به عنوان "کدر شدن" شناخته می شود) در محیط های مرطوب یا خورنده جلوگیری می کند.

علاوه بر این، طراحی ساقه ضد باد یکی دیگر از ویژگی های ایمنی حیاتی شیرهای توپی قفل شونده مدرن است. این طراحی تضمین می کند که حتی تحت فشار بالای سیال یا گاز، میل در حین کار نمی تواند به زور از بدنه سوپاپ خارج شود، بنابراین از نشت احتمالی یا حتی یک حادثه جهش فاجعه بار ساقه جلوگیری می کند. مهر و موم ساقه معمولاً از یک بسته بندی غده PTFE (پلی تترا فلوئورواتیلن) ​​قابل تنظیم استفاده می کند. این ماده دارای ضریب اصطکاک بسیار کم و بی اثری شیمیایی عالی است که گشتاور عملیاتی صاف را تضمین می کند و عملکرد آب بندی پایدار و طولانی مدت را ارائه می دهد.

برای نشان دادن بصری مشخصات فنی انواع شیرهای توپی برنجی قفل شونده، جدول مقایسه ای در زیر ارائه شده است:

داده ها از استانداردهای صنعت گردآوری شده است.

شایان ذکر است که Ningbo Yunhua Valve Co., Ltd. تخصص فنی عمیقی را در زمینه تولید شیر انباشته کرده است. به عنوان یک شرکت متمرکز بر ایمنی و نوآوری سیستم خط لوله، Yunhua Valve به طور کامل اهمیت حیاتی طرح های قفل شونده را در حفاظت از ایمنی اپراتور و یکپارچگی تجهیزات درک می کند. در طول فرآیند تحقیق و توسعه، تیم فنی ما بهینه سازی دقت موقعیت و قابلیت اطمینان عملیاتی بلندمدت مکانیزم قفل را در اولویت قرار داد و اطمینان حاصل کرد که سوراخ‌های روی دسته و بدنه پس از چرخه‌های قفل/باز کردن مکرر دقیقاً در یک راستا باقی می‌مانند و در نتیجه پایه محکمی برای روش‌های ایمنی LOTO فراهم می‌کند.

شیرهای توپی برنجی قفل شونده در هر سیستم خط لوله ضروری نیست. با این حال، آنها در محیط‌هایی که عملکرد نادرست شیر ​​می‌تواند منجر به صدمات جدی شخصی، آسیب قابل توجه به اموال یا نقض مقررات ایمنی محل کار شود، وسایل ایمنی اجباری هستند. هدف اصلی از کاربرد آنها، اجرای فیزیکی جداسازی انرژی و از بین بردن خطر خطای انسانی است.

را رویه Lockout/Tagout (LOTO). اساسی ترین و مهم ترین سناریوی کاربردی در ایمنی صنعتی است. در کارخانه‌های تولیدی، کارخانه‌های شیمیایی، تأسیسات دارویی و سایت‌های تولید انرژی، تجهیزات باید قبل از نگهداری، تعمیر یا تمیز کردن، از همه منابع انرژی بالقوه خطرناک (از جمله هوای فشرده، مایعات پرفشار، برق، انرژی شیمیایی و غیره) جدا شوند. شیر توپی برنجی قابل قفل شدن به عنوان یک "نقطه جداسازی انرژی" حیاتی عمل می کند. طبق استانداردهایی مانند OSHA 1910.147 (ایالات متحده آمریکا)، پرسنل تعمیر و نگهداری باید قفل و برچسب ایمنی شخصی خود را به دستگاه ایزوله انرژی (این شیر) بچسبانند تا از برق انداختن مجدد تصادفی تجهیزات توسط دیگران در حین کار جلوگیری شود. دلیل اینکه شیرهای توپ قفل شونده برنجی در این کاربردها مورد علاقه قرار می گیرند این است که عملکرد مکانیکی قوی همراه با مقاومت در برابر خوردگی عالی را ارائه می دهند و می توانند سیالات پیچیده موجود در کارخانه ها مانند روغن های هیدرولیک، خنک کننده ها و گازهای فرآیندی مختلف را مدیریت کنند.

در قلمرو تاسیسات عمومی و ساختمان های تجاری ، شیرهای توپی برنجی قفل شونده به همان اندازه نقش غیرقابل جایگزینی دارند. هتلی با صدها اتاق یا مدرسه، بیمارستان یا مجتمع آپارتمانی پرجمعیت را در نظر بگیرید. اگر لوله‌های گاز طبیعی، خطوط آب آتش‌نشانی یا بالابرهای اصلی تامین آب در این ساختمان‌ها بتوانند آزادانه توسط پرسنل غیرمجاز راه‌اندازی شوند، عواقب آن وخیم خواهد بود. کارکنان تعمیر و نگهداری می توانند از شیرهای توپ قفل شونده برای قطع کامل و قفل منبع آب یا گاز به بخش ایزوله در حین تعمیرات اضطراری یا تعمیر و نگهداری معمول استفاده کنند، در حالی که کلید توسط شخص تعیین شده نگهداری می شود. این روش نه تنها به طور موثر مانع می شود خرابکاری یا دستکاری بدخواهانه اما همچنین از نشت یا وقفه های خدماتی ناشی از کودکان کنجکاو یا سایر افراد غیرمجاز که به طور تصادفی دریچه ها را دستکاری می کنند، جلوگیری می کند و ایمنی و کارایی مدیریت تاسیسات عمومی را تا حد زیادی افزایش می دهد.

را agricultural irrigation and marine engineering sectors are also significant application areas for these valves. On large farms, irrigation systems are widely distributed and often located in unattended fields. Incidents of unauthorized water theft or malicious valve closure are common. Lockable brass ball valves installed at key nodes effectively solve this problem. Farmers can set the valve status according to their irrigation plan, lock it, and ensure the system operates correctly. In marine engineering or coastal facilities, equipment is constantly exposed to harsh environments with high salt spray and high humidity, demanding extremely high material corrosion resistance. In response, advanced manufacturers produce ball valves using برنج مقاوم در برابر زینک زدایی (DZR). . این آلیاژ برنج ویژه ترکیب را بهینه می کند تا به طور موثر از خوردگی ترجیحی و شستشوی روی (روی زدایی) که می تواند در کیفیت های خاص آب (به ویژه آنهایی که محتوای یون کلرید بالایی دارند) رخ دهد، جلوگیری کند. این امر از نشتی یا حتی ترکیدن ناشی از خرابی ساختاری داخلی بدنه شیر جلوگیری می کند و از خدمات قابل اعتماد طولانی مدت در کشتی ها، کارخانه های نمک زدایی یا پارک های شیمیایی ساحلی اطمینان حاصل می کند.

Ningbo Yunhua Valve Co., Ltd. عمیقاً نیازهای متمایز برای شیرهای ایمنی در صنایع مختلف را درک می کند. سری شیرهای توپی برنجی قفل‌شونده ما نه تنها دقیقاً مطابق با استانداردهای ایمنی LOTO طراحی و آزمایش شده‌اند، بلکه گزینه‌های مواد مختلفی را برای شرایط کاری سخت ارائه می‌دهند، از جمله برنج استاندارد CW617N و برنج سخت‌تر DZR. محصولات ما با موفقیت در پروژه های خط لوله برای چندین پارک صنعتی و مجتمع تجاری بزرگ در چین مورد استفاده قرار گرفته اند و از طریق عملکرد پایدار و قابل اعتماد، اعتماد مشتری را به خود جلب می کنند.

برای تحقق کامل عمر مفید طراحی شده و عملکرد ایمنی یک شیر توپی قفل شونده برنجی با کیفیت بالا، روش‌های نصب مناسب و بررسی‌های نگهداری دوره‌ای ضروری است. حتی بهترین شیر در صورت نصب نادرست یا عدم تعمیر و نگهداری لازم، عملکرد و ایمنی را به خطر می اندازد.

نکات کلیدی برای اندازه و نصب :
قبل از نصب، باید تأیید کنید که درجه بندی فشار-دمای شیر با شرایط عملیاتی واقعی سیستم خط لوله مطابقت دارد. علائم روی بدنه سوپاپ، از جمله سوراخ اسمی، درجه فشار (به عنوان مثال، PN40)، و تعیین مواد را بررسی کنید. به فلش جهت جریان روی بدنه توجه کنید (به ویژه برای طرح های آب بندی یک طرفه مهم است). اگرچه اکثر شیرهای توپی دو جهته هستند، پیروی از جهت جریان توصیه شده توسط سازنده همیشه یک روش قابل اعتمادتر است. برای دریچه های توپی برنجی رزوه ای، استفاده از دو آچار برای جلوگیری از آسیب رساندن به شیر بسیار مهم است . به طور خاص، از یک آچار برای ثابت نگه داشتن بدنه شیر و از آچار دیگری برای سفت کردن اتصال اتصالات لوله استفاده کنید. این مانع از انتقال مستقیم گشتاور به اتصال بدنه به کلاه می شود و از تغییر شکل بدنه، نشتی یا حتی ترک خوردن ناشی از تنش ناهموار جلوگیری می کند. مقدار مناسبی از نوار PTFE یا درزگیر رزوه را روی رزوه های لوله نر بمالید، اما مطمئن شوید که هیچ یک از این مواد آب بندی وارد سوراخ لوله یا مسیر جریان شیر نمی شود. نوار آب بندی باقیمانده می تواند خود را در صندلی های شیر PTFE جاسازی کند و به سطح آب بندی آسیب برساند و باعث شود که سوپاپ در هنگام بسته شدن کاملاً بسته نشود. پس از نصب، قبل از راه اندازی کامل شیر، آزمایش فشار را انجام دهید تا از عدم وجود نشتی در هیچ نقطه اتصال اطمینان حاصل کنید.

روش های تعمیر و نگهداری و عیب یابی :
دریچه های توپی برنجی قابل قفل در محیط های سرویس تمیز (مانند آب لوله کشی، هوای فشرده تمیز، گاز طبیعی) عملاً بدون نیاز به تعمیر و نگهداری هستند. با این حال، پس از استفاده طولانی مدت، ممکن است برخی از مشکلات رایج ایجاد شود. به عنوان مثال، اگر عملیات دسته به طور غیرعادی سفت یا گیر کند، این معمولاً یک مشکل ساده «فقدان روغن کاری» نیست. می تواند به دلیل تورم PTFE مواد صندلی یا ذرات زباله بین توپ و صندلی به دام می‌افتند. در این مرحله، هرگز برای چرخاندن اجباری دسته از یک میله تقلب (مثلاً طول لوله) استفاده نکنید. . این عمل نه تنها می تواند به مکانیسم قفل آسیب برساند، بلکه ساقه را تغییر شکل داده یا صندلی PTFE را پاره کند. روش صحیح این است که سیستم را کم فشار کنید، سپس شیر را برای بازرسی و تمیز کردن جدا کنید. برای تمیز کردن، حلال هایی مانند بنزین را می توان روی قطعات فلزی استفاده کرد، اما برای اجزای غیر فلزی مانند صندلی های PTFE و حلقه های O-رینگ، از آب تصفیه شده یا الکل استفاده کنید و از خیساندن طولانی مدت خودداری کنید. اگر کارکرد شیر پس از تمیز کردن مشکل باشد، باید تعویض شود.

برای شیرهای مورد استفاده در برنامه های ایمنی حیاتی LOTO، ایجاد یک برنامه منظم تست عملکردی بسیار توصیه می شود . به عنوان مثال، آزمایش «نشتی صندلی» را به صورت سه ماهه یا شش ماهه انجام دهید. مراحل مشخص عبارتند از: اطمینان حاصل کنید که لوله‌های پایین‌دست فشار کمتری دارند و نیازی به فشار ندارند، شیر را کاملاً ببندید و با یک قفل شخصی قفل کنید، سپس یک دریچه خروجی پایین‌دست را باز کنید یا گیج فشار متصل را مشاهده کنید. اگر مشاهده کردید که جریان سیال مداوم است یا گیج فشار به آرامی بالا می‌رود، درزگیر نشیمنگاه از کار افتاده است و شیر باید فوراً تعویض شود تا عملکرد آن به عنوان یک نقطه ایزوله قابل اعتماد بازیابی شود.

Ningbo Yunhua Valve Co., Ltd. نه تنها به ارائه محصولات شیر توپی برنجی قفل شونده با کیفیت بالا بلکه به ارائه پشتیبانی فنی کامل چرخه عمر به مشتریان خود متعهد است. محصولات ما از برنج CW617N با کیفیت بالا ساخته شده اند و صندلی ها از PTFE خالص یا PTFE تقویت شده با الیاف شیشه ساخته شده اند که گشتاور کم و عملکرد آب بندی عالی را در استفاده طولانی مدت تضمین می کند. در طول تولید، ما به شدت سیستم مدیریت کیفیت ISO9001 را اجرا می کنیم. هر شیر قبل از خروج از کارخانه تحت آزمایش 100٪ مهر و موم قرار می گیرد تا اطمینان حاصل شود که محصولات تحویل شده به مشتریان قابل اعتماد و ایمن هستند. در عین حال، تیم فنی ما می تواند مشاوره انتخاب حرفه ای و راهنمایی نصب/نگهداری را بر اساس شرایط عملیاتی خاص شما ارائه دهد و به شما کمک کند عمر مفید شیر را به حداکثر برسانید و هزینه های عملیاتی طولانی مدت را به حداقل برسانید.

سوالات متداول (سؤالات متداول)

Q1: تفاوت اصلی بین یک شیر توپی برنجی قابل قفل و یک شیر توپی برنجی استاندارد چیست؟
الف: را core difference lies in the handle design. The handle and/or body of a lockable ball valve integrates a hasp with holes, allowing the operator to use a standard padlock to physically lock the valve in the fully open or fully closed position to prevent unauthorized or accidental operation. A standard ball valve lacks this feature.

Q2: چگونه می توانم اطمینان حاصل کنم که شیری که خریداری می کنم مطابق با استانداردهای ایمنی صنعتی است؟
الف: اطمینان حاصل کنید که سازنده پارامترهای عملکرد واضح، از جمله حداکثر فشار کاری، محدوده دمایی قابل اجرا، و گواهی مواد را ارائه می دهد. برای دریچه‌های مورد استفاده در روش‌های LOTO، بررسی کنید که مکانیسم قفل قابل اعتماد است و دستگیره و سوراخ‌های قفل دقیقاً در موقعیت‌های باز و بسته قرار دارند. Ningbo Yunhua Valve Co., Ltd. محصولاتی را مطابق با استانداردهای بین المللی تولید می کند و برگه های اطلاعات فنی دقیق را ارائه می دهد که الزامات ممیزی های ایمنی دقیق را برآورده می کند.

Q3: آیا این نوع شیر برای خطوط لوله گاز طبیعی مناسب است؟
الف: بله، شیرهای توپ قفل شونده برنجی دارای گواهی مناسب برای خطوط لوله گاز طبیعی یا LPG بسیار مناسب هستند. برنج مقاومت بسیار خوبی در برابر خوردگی در برابر گاز دارد و عملکرد قفل از عملیات تصادفی یا مخرب جلوگیری می کند. اطمینان حاصل کنید که دریچه ای که انتخاب می کنید به صراحت برای سرویس گاز مشخص شده است و درجه فشار آن مطابق با الزامات سیستم گاز است.

Q4: دسته سوپاپ برای کار بسیار سفت شده است. آیا می توانم روان کننده اضافه کنم یا از دسته بلندتری استفاده کنم؟
الف: این به شدت توصیه نمی شود. سفتی معمولاً ناشی از سایش، تورم صندلی داخلی PTFE یا زباله های به دام افتاده است. افزودن روان کننده ممکن است مشکل را حل نکند و می تواند رسانه ها را آلوده کند. استفاده از یک میله تقلب (به عنوان مثال، لوله فولادی) می تواند به راحتی به ساقه، مکانیسم قفل یا نشیمنگاه ها آسیب برساند و باعث خرابی یا نشتی سوپاپ شود. روش صحیح این است که سیستم را کم فشار کنید، سپس شیر را برای بازرسی/تمیز کردن جدا کنید، یا آن را به طور کامل تعویض کنید.

Q5: آیا Ningbo Yunhua Valve Co., Ltd. برای محصولات خود گارانتی و پشتیبانی فنی ارائه می دهد؟
الف: بله. به عنوان یک تولید کننده حرفه ای شیر، Ningbo Yunhua Valve Co., Ltd. ضمانت کیفیت را در تمام محصولات ارسال شده ارائه می دهد. ما نه تنها محصولات استاندارد شیر را ارائه می دهیم، بلکه یک تیم فنی حرفه ای نیز داریم که قادر به ارائه خدمات پشتیبانی جامع، از جمله مشاوره انتخاب، راهنمایی نصب، و تجزیه و تحلیل خرابی است و از عملکرد ایمن و کارآمد سیستم کنترل سیال شما اطمینان می دهد.
