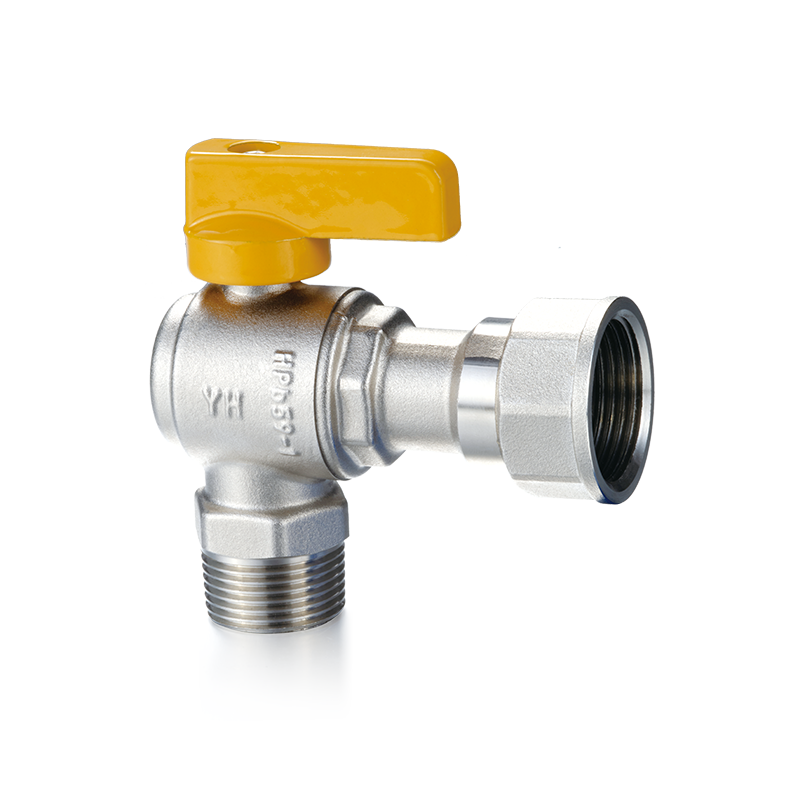

شیر توپی زاویه راست برنجی تولیدکنندگان

بررسی اجمالی فنی

را شیر توپی زاویه راست برنجی نشان دهنده یک پیشرفت حیاتی در مکانیک سیالات است که به طور خاص برای بهینه سازی فضا و تغییر جهت در معماری خطوط لوله با کارایی بالا مهندسی شده است. برخلاف شیرهای خطی استاندارد که نیاز به اتصالات لوله کشی اضافی و زانوهای 90 درجه جداگانه دارند، شیر توپی زاویه راست برنجی کنترل سیال و تغییر جهت جهت را در یک بدنه منفرد و فشرده ادغام می کند. این طراحی منحصر به فرد نقاط نشتی احتمالی را به حداقل می رساند، هزینه های نیروی کار نصب را به میزان قابل توجهی کاهش می دهد، و ردپای کلی ماشین آلات یا مجموعه لوله کشی را کاهش می دهد.

برای مهندسان صنایع و متخصصان تدارکات، راندمان جریان سیال یک معیار مهم است. Ningbo Yunhua Valve Co., Ltd. تحقیقات هیدرولیکی دقیقی را برای اطمینان از اینکه هندسه داخلی شیر توپی زاویه راست برنجی تلاطم طبیعی ایجاد شده در هنگام تغییر جهت سیال در زاویه راست را کاهش می دهد. با حفظ انتقال هسته داخلی صاف، این طراحی شیر ویژگی های جریان را بهینه می کند، افت فشار را کاهش می دهد و عملکرد سیستم را تثبیت می کند.

یکپارچگی مواد

را performance of a شیر توپی زاویه راست برنجی در محیط های صنعتی پر تقاضا به شدت به متالورژی آن وابسته است. انتخاب گریدهای آلیاژ برتر تضمین می کند که بدنه شیر می تواند در برابر استرس مکانیکی بالا، اکسیداسیون شیمیایی و زینک زدایی مقاومت کند. فرمول‌های ممتاز مانند HPb59-1 و CW617N به‌شدت در تولید حرفه‌ای برای ایجاد تعادل ایده‌آل بین استحکام کششی و ماشین‌پذیری مورد استفاده قرار می‌گیرند.

در زیر یک مقایسه پارامترهای فنی دقیق وجود دارد که ترکیبات شیمیایی و رفتارهای عملکردی آلیاژهای برنج صنعتی استاندارد مورد استفاده در تولید شیر توپی زاویه راست برنجی :

Ningbo Yunhua Valve Co., Ltd. فرآیندهای تأیید جامع مواد را در تاسیسات 20000 متر مربعی خود اجرا می کند و اطمینان می دهد که هر دسته از میله برنج خام دقیقاً با این مشخصات آلیاژ مطابقت دارد. با استفاده از کارگاه های تست پیشرفته برای بازرسی مواد خام ورودی، یکپارچگی ساختاری هر تکمیل شده شیر توپی زاویه راست برنجی کاملا تضمین شده است

دینامیک سیالات هسته ای

را internal mechanical operation of the شیر توپی زاویه راست برنجی به یک کره ماشینکاری شده با چرخش ربع دور بستگی دارد که در داخل حفره بدنه شیر قرار گرفته است. هنگامی که اپراتور اهرم یا محرک را 90 درجه می چرخاند، درگاه داخلی توپ مستقیماً با کانال های ورودی و خروجی متعامد همسو می شود.

از منظر دینامیک سیالات، یک مسیر با زاویه سمت راست، نیروهای گریز از مرکز را به محیط متحرک وارد می کند، زیرا قبل از خروج به دیواره محفظه عقب بدنه شیر برخورد می کند. برای مبارزه با این، سوراخ داخلی کره باید به صورت آینه ای صیقلی شود تا اصطکاک لایه مرزی به حداقل برسد. در موقعیت کاملا باز، با کیفیت بالا شیر توپی زاویه راست برنجی یک مسیر جریان کارآمد ایجاد می کند که نیروهای حفره ای موضعی و برشی رایج در طرح های جایگزین درجه پایین را به حداقل می رساند.

سیستم های آب بندی

برای تضمین یکپارچگی عملیاتی طولانی مدت و خاموش شدن کامل حباب، معماری آب بندی یک شیر توپی زاویه راست برنجی باید از مواد الاستومری یا فلوروپلیمری بسیار انعطاف پذیر ساخته شود. مهر و موم های اولیه اطراف توپ های برنجی داخلی یا کروم اندود شده در معرض اصطکاک ثابت، انبساط حرارتی موضعی و فشارهای مختلف خط قرار می گیرند.

پلی تترا فلوئورواتیلن (PTFE) به دلیل بی اثری شیمیایی استثنایی و ضریب اصطکاک کم، معیار صنعت باقی مانده است. با این حال، کاربردهای خاص نیاز به تغییرات آب بندی اصلاح شده برای افزایش طول عمر شیر دارد. جدول زیر تجزیه و تحلیل مقایسه ای از مواد آب بندی اولیه ادغام شده در پیکربندی شیرهای زاویه راست صنعتی را ارائه می دهد:

با انتخاب جفت آب بندی صحیح برای شیر توپی زاویه راست برنجی مهندسان می توانند به طور موثر نشت داخلی و تخریب زودرس صندلی را از بین ببرند.

تنظیمات پورت

هنگام ادغام a شیر توپی زاویه راست برنجی در یک حلقه سیال، انتخاب پیکربندی سوراخ داخلی مناسب به طور مستقیم بر راندمان سیستم و ثبات فشار پایین دست تأثیر می گذارد. طرح‌های با زاویه قائمه در درجه اول به دو نوع پورت مجزا طبقه‌بندی می‌شوند:

پورت کامل (فول حفره) : در طراحی تمام پورت، قطر داخلی مسیر جریان توپ با قطر اسمی لوله کاملا مطابقت دارد. هنگامی که سیال از یک پورت کامل عبور می کند شیر توپی زاویه راست برنجی ، محدودیت جریان در حداقل مطلق نگه داشته می شود. این برای مایعات چسبناک یا کاربردهایی که در آن حفظ حداکثر دبی حجمی الزامی است، حیاتی است.

بندر استاندارد (کاهش حفره) : یک شیر پورت استاندارد دارای یک سوراخ داخلی است که یک اندازه کوچکتر از خط لوله اتصال است. این پیکربندی یک محدودیت جزئی برای جریان سیال ایجاد می‌کند، که می‌تواند کمی سرعت جریان را افزایش دهد و در عین حال باعث کاهش فشار بیشتر در سراسر پیچ 90 درجه شود. مزیت اصلی طراحی‌های پورت استاندارد، اندازه فیزیکی فشرده و هزینه کمتر آنهاست، که آنها را برای سیستم‌هایی ایده‌آل می‌کند که محدودیت‌های جزئی جریان بر نتایج عملیاتی تأثیر نمی‌گذارد.

انطباق با مقررات و گواهینامه ها

تدارکات جهانی B2B رعایت دقیق پروتکل های مدیریت کیفیت بین المللی و ایمنی محیطی را الزامی می کند. برای پروژه های با حجم بالا، تاسیسات تولیدی باید مطابقت دقیق با استانداردهای کیفیت تایید شده را نشان دهند. Ningbo Yunhua Valve Co., Ltd. تضمین می‌کند که کارگاه‌های ماشین‌کاری دقیق خودکار و خطوط مونتاژ خودکار تحت یک سیستم کیفیت دقیق عمل می‌کنند تا این انتظارات سخت‌گیرانه برآورده شود.

معیارهای جهانی کلیدی برای شیر توپی زاویه راست برنجی شامل:

ISO 9001:2015 : تأیید می کند که عملیات طراحی، ساخت و آزمایش کارخانه، سازگاری کامل فرآیند و چارچوب های بهبود مستمر را حفظ می کند.

تایید CE : گواهی می دهد که شیرها با الزامات ایمنی دقیق و عملکرد ساختاری که توسط دستورالعمل های تجهیزات فشار اروپا تعیین شده است مطابقت دارند.

انطباق با RoHS و NSF : در مواردی که مقررات ایمنی آب آشامیدنی یا تماس با غذا اعمال می شود، اطمینان حاصل می کند که محتوای سرب در ماتریس برنجی کاملاً محدود شده یا کاملاً حذف شده است.

لوله کشی با فضای محدود

در طراحی صنعتی مدرن، به حداقل رساندن فضای مورد نیاز جزء حیاتی مهندسی سازه است. هنگام مسیریابی سیستم‌های لوله‌کشی پیچیده در محفظه‌های ماشین‌های صنعتی فشرده، شیرهای خطی سنتی همراه با اتصالات لوله ۹۰ درجه اغلب بیش از حد حجیم هستند. را شیر توپی زاویه راست برنجی این چالش را با اجازه دادن به مهندسان برای انجام چرخش تند 90 درجه به طور مستقیم در نقطه کنترل سیال برطرف می کند. این بهینه‌سازی چیدمان در سیستم‌های فیلتر روغن، تجهیزات نظافت صنعتی و خطوط سیال خودروهای تجاری، که در آن هر میلی‌متر فاصله مکانی اهمیت دارد، بسیار ارزشمند است.

سیستم های گرمایش تهویه مطبوع و سیال

سیستم‌های گرمایش، تهویه و تهویه مطبوع تجاری (HVAC) اجزای لوله‌کشی را در معرض چرخه‌های انبساط و انقباض حرارتی بی‌وقفه قرار می‌دهند. الف شیر توپی زاویه راست برنجی اغلب به عنوان یک گره جداسازی بحرانی در حلقه های بای پس دیگ بخار، منیفولدهای گرمایش از کف تابشی و خطوط سیستم چیلر استفاده می شود. رسانایی حرارتی بالا و پایداری حرارتی برنج صنعتی به شیر اجازه می دهد تا فرم ساختاری خود را تحت نوسانات دمایی ثابت حفظ کند و از ترک خوردن یا تاب برداشتن مرتبط با اجزای فلزی مصنوعی یا درجه پایین جلوگیری کند.

خطوط پنوماتیک و هیدرولیک

در سیستم‌های مونتاژ خودکار کارخانه، خطوط پنوماتیک فشار متوسط و مدارهای توزیع نیروی هیدرولیک نیاز به قطع جریان بی‌خطر و فوری دارند. حرکت سریع یک چهارم چرخش شیر توپی زاویه راست برنجی قابلیت خاموش شدن آنی را ارائه می دهد. Ningbo Yunhua Valve Co., Ltd. از یک ناوگان پیشرفته داخلی و بین المللی از ماشین آلات CNC برای اطمینان از تناسب با تحمل نزدیک مورد نیاز برای سیستم های هوای فشرده با سرعت بالا استفاده می کند. تلورانس‌های تولیدی محکم از خروج مولکول‌های هوای پرفشار از طریق رابط‌های ساقه یا رزوه جلوگیری می‌کند و تلفات هوای فشرده گران قیمت را در تاسیسات بزرگ صنعتی کاهش می‌دهد.

رتبه بندی فشار و دما

هنگام انتخاب یک مدل خاص از شیر توپی زاویه راست برنجی ، مدیران تدارکات B2B باید منحنی درجه بندی فشار-دما جزء را از نزدیک تجزیه و تحلیل کنند. حدود ساختاری شیر با درجه فشار نامی (PN) تعریف می شود، که همیشه باید از حداکثر فشار افزایشی ممکن در سیستم هدف تجاوز کند.

را standard engineering ratings for high-quality right-angle valves are broken down below:

PN16 (16 بار / تقریباً 232 PSI) : مناسب برای تاسیسات تجاری سبک، سیستم های آب خانگی و خطوط برق کم فشار.

PN25 (25 بار / تقریباً 362 PSI) : طراحی شده برای کاربردهای صنعتی سنگین، برج های خنک کننده HVAC و خطوط پنوماتیک سطح متوسط.

مرزهای تحمل دما : سازه های برنجی معمولی درجه بالا با خیال راحت در یک پوشش دمایی از -20 درجه سانتیگراد تا 120 درجه سانتیگراد کار می کنند. فراتر رفتن از این آستانه های حرارتی می تواند عناصر آب بندی PTFE داخلی را تخریب کند و منجر به گریه داخلی صندلی متقاطع شود.

انواع انتهای اتصال

برای اطمینان از ادغام یکپارچه در زیرساخت های مکانیکی جهانی، شیر توپی زاویه راست برنجی با چندین رابط مشترک استاندارد شده مهندسی شده است:

NPT (مخروطی لوله ملی) : عمدتاً در شبکه‌های صنعتی آمریکای شمالی استفاده می‌شود و از پیکربندی رزوه مخروطی استفاده می‌شود که وقتی با نوار PTFE یا درزگیر رزوه‌ای صنعتی پیچیده می‌شود، یک مهر و موم تداخل ایجاد می‌کند.

BSP / ISO 228 (لوله استاندارد بریتانیا) : به طور گسترده در سراسر بازارهای اروپا و آسیا به تصویب رسید. این رزوه ها می توانند موازی (BSPP) یا مخروطی (BSPT) باشند و رزوه های موازی به واشر الاستومری یا مهر و موم صورت متکی هستند تا حاوی مایع تحت فشار باشند.

اتصالات فشرده سازی : ایده آل برای کاربردهایی که جوشکاری میدانی یا ضربه زدن به نخ غیر عملی است. این اتصالات به شیر اجازه می‌دهد که مستقیماً روی لوله‌های مسی، PEX یا کامپوزیت چندلایه با ابزارهای دستی اولیه بسته شود.

تست زنجیره تامین و کنترل کیفیت

حفظ یک زنجیره تامین بدون وقفه از اجزای بدون عیب برای زیرساخت های ساخت و ساز در مقیاس بزرگ بسیار مهم است. Ningbo Yunhua Valve Co., Ltd. با حفظ ظرفیت تولید سالانه 2 میلیون مجموعه شیر و 100٪ تست کیفیت داخلی، ثبات استثنایی را تضمین می کند.

قبل از الف شیر توپی زاویه راست برنجی کارگاه آزمایش را ترک می کند، تحت یک بازرسی پنوماتیک دو مرحله ای قرار می گیرد. مرحله اول پوسته شیر را تحت بررسی نشت ترکیدگی فشار بالا قرار می دهد تا هرگونه نقص ساختاری ریخته گری یا آهنگری را از بین ببرد. مرحله دوم عملکرد آب‌بندی صندلی را اندازه‌گیری می‌کند، با اعمال فشار هوای ساختاری بر روی هسته توپ بسته، برای تأیید اینکه نشت حباب صفر وجود دارد. این سطح از کنترل کیفیت به شدت ادعاهای گارانتی میدانی را برای توزیع کنندگان عمده فروشی جهانی به حداقل می رساند.

راهنمای گشتاور و تراز

نصب فیزیکی صحیح برای محافظت از عملکرد طولانی مدت a بسیار مهم است شیر توپی زاویه راست برنجی . هنگامی که لوله رزوه کشی به بدنه سوپاپ ختم می شود، تکنسین ها باید از آچارهای دقیق و مدرج بر روی تخت های شش ضلعی خاص که در نزدیکی نقطه ورودی رزوه قرار دارند استفاده کنند. اعمال نیرو به انتهای مخالف سوپاپ یا در سراسر محل اتصال اصلی مجموعه مرکزی می تواند پوسته بدنه سوپاپ را تغییر شکل دهد، تراز داخلی صندلی های PTFE را منحرف کند و باعث سفتی دائمی در حین کار دستی شود.

علاوه بر این، خطوط لوله باید قبل از نصب به درستی پشتیبانی و از نظر ساختاری تراز شوند. مجبور کردن الف شیر توپی زاویه راست برنجی برای پل زدن قطعات لوله ناهماهنگ یا خم شده، ممان های خمشی بالا را معرفی می کند که فشار زیادی را بر انتهای اتصال شیر وارد می کند و به طور بالقوه منجر به ترک خوردگی تنش در طول دوره های خدمات طولانی می شود.

نگهداری پیشگیرانه

اگرچه شیر توپی زاویه راست برنجی ذاتاً جزء کم تعمیر و نگهداری است، اجرای یک برنامه تعمیر و نگهداری پیشگیرانه معمول می تواند طول عمر عملیاتی آن را دو برابر کند، به ویژه در سیستم های آب سخت یا حلقه های حمل مواد شیمیایی. با گذشت زمان، کربنات کلسیم، مواد معدنی محلول و زنگ ذرات می توانند در حفره های غیرفعال اطراف گوی دریچه رسوب کنند.

اگر دریچه برای ماه‌ها در موقعیت کاملاً باز ثابت بماند، این رسوبات کریستالی معدنی می‌توانند روی سطح صاف کره متبلور شوند. هنگامی که دریچه در نهایت کار می کند، این رسوبات سخت می توانند نشیمنگاه های PTFE نرم را ثبت کنند و به طور دائم قابلیت آب بندی شیر را به خطر بیندازند. فعال کردن سوپاپ از طریق چرخه باز و بسته کردن کامل حداقل هر ربع یک بار این تجمعات سطحی موضعی را از بین می برد و روان کننده داخلی را در سراسر سطوح آب بندی مجدد توزیع می کند.

عیب یابی درون خطی

اگر اپراتور گریه سیال یا رطوبت تشکیل شده در اطراف ساقه دسته کنترل را شناسایی کند، اغلب نشان می دهد که حلقه های بسته بندی ساقه داخلی ته نشین شده اند یا ساییدگی جزئی ناشی از چرخه های فرکانس بالا را تجربه کرده اند. در یک به خوبی مهندسی شده است شیر توپی زاویه راست برنجی ، این می تواند به راحتی بدون حذف کل شیر از خط لوله فعال اصلاح شود. تکنسین ها به سادگی مهره بسته بندی خارجی واقع در زیر اهرم دسته را با استفاده از ابزارهای دستی استاندارد با یک چهارم دور سفت می کنند. این تنظیم جزئی، غلاف بسته بندی PTFE داخلی را در برابر ساقه مجددا فشرده می کند و یک مهر و موم ساختاری کامل را بازیابی می کند.

مزیت اصلی هیدرولیک استفاده از شیر توپی زاویه راست برنجی نسبت به شیر توپی خطی استاندارد با زانویی 90 درجه جداگانه چیست؟

پاسخ دهید : طراحی یکپارچه از شیر توپی زاویه راست برنجی یک مفصل رزوه ای یا لحیم شده کامل را از سیستم سیال حذف می کند. این امر ضریب اصطکاک سیال را در مقایسه با یک شیر مستقل متصل به یک زانویی ناگهانی لوله کاهش می دهد. مسیر داخلی ساده بدنه شیر با زاویه سمت راست، تلاطم‌های موضعی را کاهش می‌دهد، افت فشار کلی سیستم را کاهش می‌دهد و ردپای فیزیکی بسیار فشرده‌تری را برای نصب‌های محکم فراهم می‌کند.

ترکیب آلیاژ (مانند برنج CW617N یا DZR) چگونه بر عمر مفید این شیر در محیط های تجاری با خورندگی خفیف تأثیر می گذارد؟

پاسخ دهید : برنج استاندارد زمانی که در معرض آب تهاجمی حاوی سطوح بالایی از کلر یا دی اکسید کربن قرار می گیرد، ممکن است دچار زینک زدایی شود، فرآیندی که در آن روی از ماتریس آلیاژ خارج می شود و یک قاب مسی متخلخل و از نظر ساختاری ضعیف مستعد گریه می شود. انتخاب الف شیر توپی زاویه راست برنجی ساخته شده از برنج مقاوم در برابر زینک زدایی (DZR) یا آلیاژ CW617N وجود بازدارنده های متالورژیکی خاص را تضمین می کند. این عناصر افزوده شده، اتم های روی را به طور ایمن در ساختار کریستالی فلزی قفل می کنند، از شستشوی شیمیایی جلوگیری می کنند و عمر عملیاتی را به طور قابل توجهی در شبکه های آب خشن افزایش می دهند.

ویژگی های افت فشار خاص مرتبط با مسیر جریان با زاویه راست چیست؟

پاسخ دهید : از آنجا که محیط سیال باید 90 درجه در داخل هسته شیر تغییر جهت دهد، افت فشار در سراسر یک شیر توپی زاویه راست برنجی کمی بالاتر از شیر توپی مستقیم و تمام پورت خطی است. با این حال، به طور قابل توجهی کمتر از افت فشار ترکیبی یک شیر خطی استاندارد جفت شده با اتصالات زانویی لوله معمولی با چرخش تیز است. مسیر جریان داخلی توسط سازندگان بهینه شده است تا مقاومت سیال را به حداقل برساند و توان حجمی پایدار را حفظ کند.

آیا می توان از شیر توپی با زاویه راست برنجی برای دریچه گاز یا تنظیم جریان استفاده کرد یا صرفاً برای اهداف خاموشی است؟

پاسخ دهید : شیرهای توپی اصولا برای ایزوله سازی کامل (خدمات روشن/خاموش) مهندسی شده اند. با استفاده از یک استاندارد شیر توپی زاویه راست برنجی برای دریچه گاز مداوم - در جایی که شیر تا حدی باز است - لبه در معرض صندلی های PTFE داخلی را در معرض برش سیال با سرعت بالا و فشارهای موضعی متمرکز قرار می دهد. این می تواند به سرعت سطوح آب بندی را فرسایش دهد و باعث ایجاد حفره شدید شود که منجر به نشت پایین دست در زمانی که دریچه کاملاً بسته می شود، می شود.

یک کارخانه تولیدی باید چه گواهینامه های بین المللی برای سیستم های آب آشامیدنی بدون سرب ارائه دهد؟

پاسخ دهید : برای سیستم‌های لوله‌کشی که آب آشامیدنی را تحویل می‌دهند، مقررات تدارکات معمولاً به گواهینامه‌های NSF/ANSI 61 یا NSF 372 نیاز دارند که تأیید می‌کند که محتوای سرب در اجزای خیس‌شده زیر آستانه الزامی 0.25٪ است. تأسیساتی مانند Ningbo Yunhua Valve Co., Ltd. گردش‌های کاری آزمایش مواد پیشرفته را برای تأیید اینکه دستگاه‌های تخصصی برنجی بدون سرب یا کم سرب با این معیارهای بهداشتی و زیست‌محیطی دقیق مطابقت دارند، حفظ می‌کنند.

چگونه صندلی های استاندارد PTFE تحت چرخه حرارتی مداوم در برنامه های HVAC تجاری کار می کنند؟

پاسخ دهید : PTFE Virgin دارای محدوده دمای عملیاتی استثنایی است که به آن امکان می دهد به راحتی نوسانات سیال بین -20 درجه سانتیگراد و 120 درجه سانتیگراد را کنترل کند. خاصیت ارتجاعی طبیعی آن به آن اجازه می دهد تا تحت فشارهای انبساط حرارتی کمی تغییر شکل داده و با سرد شدن سیستم به حالت اولیه خود برگردد. برای حلقه‌های چرخه حرارتی با فرکانس بالا، استفاده از PTFE تقویت‌شده یا پر شده با کربن، پایداری ابعادی بیشتری را فراهم می‌کند و از خزش مواد در عملیات طولانی‌مدت جلوگیری می‌کند.

تفاوت بین ساقه ضد باد و طراحی ساقه استاندارد در تاسیسات پرفشار چیست؟

پاسخ دهید : یک پایه ضد باد با یک فلنج داخلی شانه ای یکپارچه طراحی شده است که از داخل پوسته بدنه سوپاپ قرار می گیرد. در کاربردهای پرفشار، نیروی سیال داخلی ساقه را در برابر این شانه ایمنی به سمت بالا فشار می‌دهد و از نظر فیزیکی خارج شدن ساقه از بدنه دریچه در حین کار یا تحت نوک افزایش شدید غیرممکن است. برعکس، ساقه‌های مونتاژ خارجی پایین‌تر به شدت به یک مهره نگهدارنده بالایی متکی هستند، که در صورت خراب شدن اجزای نگهدارنده تحت فشار، خطر شکست فاجعه‌باری را ایجاد می‌کند.

چگونه یک کارخانه آزمایش 100٪ نشت را برای محموله های عمده فروشی با حجم بالا انجام می دهد؟

پاسخ دهید : برای مدیریت تولیدات عظیم و در عین حال تضمین کیفیت بدون نقص، تاسیسات خودکار ایستگاه های تست پنوماتیک تخصصی را درست در انتهای توالی مونتاژ نصب می کنند. شرکت هایی مانند Ningbo Yunhua Valve Co., Ltd. که دارای ظرفیت سالانه 2 میلیون مجموعه شیر است، دریچه های مونتاژ شده را زیر آب می برند یا از سیستم های تجزیه فشار دیفرانسیل هوای خودکار استفاده می کنند. این سنسورهای کنترل‌شده توسط کامپیوتر حتی کسری از افت فشار میلی‌بار را فوراً نشان می‌دهند و به‌طور خودکار هر سوپاپ ناقصی را قبل از بوکس کردن و حمل و نقل جدا می‌کنند.

علائم کاویتاسیون در دریچه سیال جهت 90 درجه چیست و چگونه می توان از آن جلوگیری کرد؟

پاسخ دهید کاویتاسیون زمانی اتفاق می‌افتد که فشار موضعی مایع به زیر فشار بخار مایع می‌رسد و حباب‌های بخار کوچکی ایجاد می‌کند که با ورود به مناطق با فشار بالاتر به شدت فرو می‌ریزند. این فروپاشی امواج شوک کوچکی را ایجاد می کند که صدایی شبیه شن هایی دارد که از طریق خط لوله هجوم می آورند. با گذشت زمان، کاویتاسیون می تواند باعث ایجاد حفره شدید در سراسر توپ برنجی و دیوارهای داخلی شود. می توان با اجتناب از سرعت جریان بیش از حد، اطمینان از کافی ماندن فشار ورودی و انتخاب یک پورت کامل از آن جلوگیری کرد. شیر توپی زاویه راست برنجی برای جلوگیری از افت شدید فشار داخلی

کدام نوع اتصال (NPT در مقابل نخ ISO 228) پایداری ساختاری بهتری را برای ماشین‌های پنوماتیک صنعتی سنگین فراهم می‌کند؟

پاسخ دهید : هر دو طرح رزوه زمانی که به درستی ماشین کاری شوند، استحکام مکانیکی عالی را ارائه می دهند. رزوه‌های NPT دارای پروفیل مخروطی هستند که رزوه‌های جفت را به هم می‌چسباند تا یک آب‌بندی ساختاری بسیار سفت و سخت در تمام طول اتصال ایجاد کند که به مقاومت در برابر ارتعاشات مکانیکی رایج در ماشین‌های صنعتی سنگین کمک می‌کند. رزوه های ISO 228 موازی هستند و بر روی یک صفحه آب بندی صاف یا واشر در پایه اتصال رزوه تکیه می کنند، که مونتاژ و جداسازی سریع تر را در حین تعمیر و نگهداری ماشین تسهیل می کند و در عین حال یکپارچگی مفصل را حفظ می کند.
